隨著國家對數據中心能耗要求的不斷提高，追求更低的PUE和WUE已成為當前數據中心的共同目標。在外部的政策引導和數據中心內部降耗增效需求的共同驅動下，數據中心液冷作為可以支持更高功率密度的先進高效制冷解決方案，正處于快速發展的階段。在我國南方地區，液冷將成為實現更低PUE最有效的手段之一。此外，液冷方案也適用于改造老舊數據中心項目，對基礎設施適用性較強。因此本文結合工程項目，簡述液冷水系統設計的一些思路及特點。
設計示例概況
案例項目位于數據中心一層，機房等級按國標A級設計，液冷機房采用水噴淋滅火系統，配備消防排煙設施。液冷機房設計室內干球溫度24±2℃，相對濕度30%~60%，露點溫度5.5~15℃，機房按1次/h設置新風，滿足人員及機房正壓要求。
液冷機房設計方案
液冷服務器發熱量由液冷系統處理，房間負荷及網路機柜等由液冷機房的風冷房間級空調處理。液冷機房采用500mm高架空地板。浸沒式液冷機房共設置8個液冷模塊，單個液冷模塊IT容量為40kW，8個液冷模塊共設置4臺CDU（主用2個，備用2個），冷源采用閉式冷卻塔，冗余按1+1設置。室外一次側冷卻塔供回水溫度為32/38℃，室內二次側冷媒供回溫度為35/42℃，一次側冷媒采用體積濃度30%乙二醇溶液，二次側冷媒采用Naoh3000溶液。CDU容量按照170kW設計，CDU內置板換及二次循環泵。冷源采用的閉式冷卻塔滿足當?shù)貥O端溫度下實現100%自然冷卻。冷卻塔容量按單臺340kW設計，冷卻水泵與冷卻塔一一對應，室外管線設置電伴熱。液冷機房設置恒濕機，保證室內濕度要求。
液冷空調系統原理

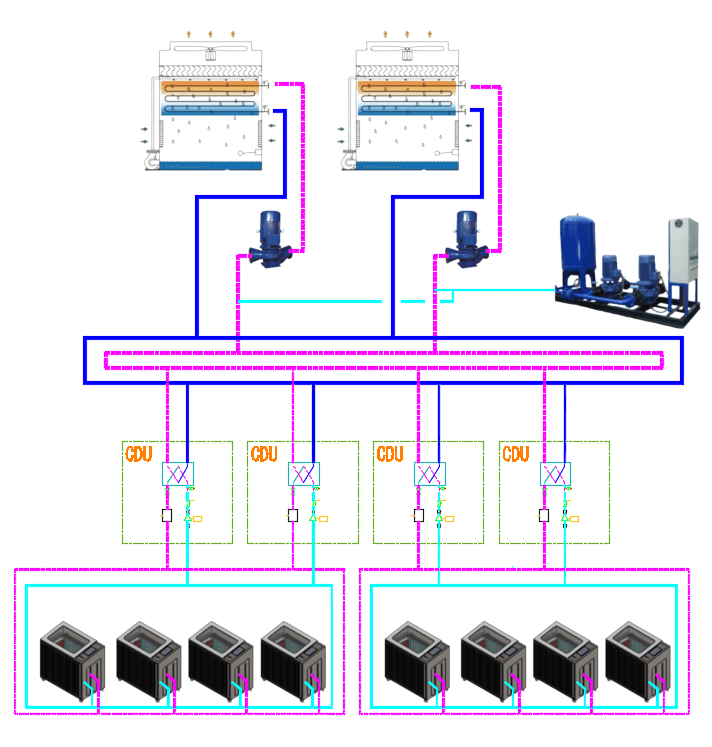

液冷空調系統原理圖
系統控制邏輯
●冷卻塔控制：通過調整冷卻塔風機轉速、噴淋泵啟停和旁通閥開度，保證供水溫度。
●一次側水泵：通過調整一次側水泵運行頻率，保證最不利末端供回水壓差。
●設備啟停順序：冷卻塔一次側水泵一一對應，系統啟動時，先開水泵，隨后啟動對應冷卻塔；系統關閉時，先關閉冷卻塔，隨后關閉對應水泵。
●備用：兩臺冷卻塔一用一備，互為備用，兩臺常開，平時均低速運行，當一臺故障時，另一臺提速運行，確保供水溫度。
●CDU機組包括二次循環泵、閥門、換熱器等部件，接入一體化監控系統。通過調整CDU進水管電動調節閥開度，保證二次側供液溫度；通過調整CDU內二次側水泵頻率，保證液冷模塊單元介質溫度，CDU機組控制器直接采集液位傳感器和溫度傳感器數據，避免單點故障。水泵進出口設置壓力傳感器，用于判斷水泵是否正常運行，過濾器前后設置壓力傳感器，用于判斷傳感器是否需要清洗或更換。液冷系統中參與控制的傳感器均設置冗余。
本文結合工程項目，介紹了數據中心液冷水系統方案架構思路。本項目全年均可利用自然冷源，直接用閉式冷卻塔換熱即可滿足液冷服務器制冷需求，無需機械制冷介入。對于不同項目需根據項目所在地區氣象參數，校核冷卻介質溫度。不管是冷板液冷還是浸沒式液冷，冷卻系統（冷卻塔冷卻）原理類似，兩者對冷卻液介質要求有所不同，從而對管道附件及設備材質也有不同要求。
