05雙面組件創新支架
5.1 支架橫向結構體系
由于雙面光伏組件背后不宜有遮擋，因此雙面光伏組件不適合采用立柱“橫梁+檁條”的結構體系。因此，可將檁條取消，將光伏組件直接連接到兩側的橫梁上，如圖3所示。

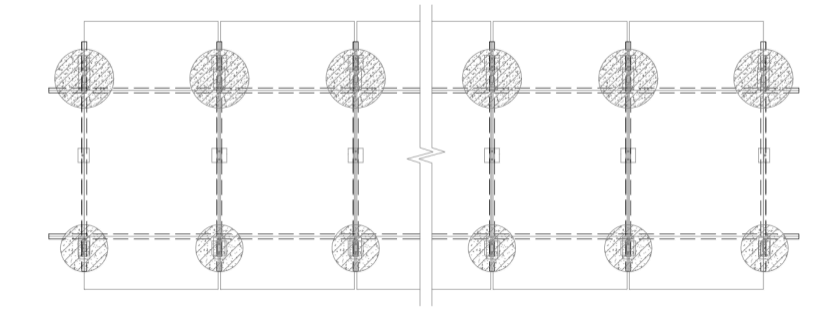

圖3 雙面光伏組件支架平面
每塊光伏組件兩側均設置橫梁，組件通過壓塊和托片固定到橫梁上，橫梁通過前后立柱固定到基礎上。為了保證結構側向的穩定，前立柱沿縱向設置一根縱向支撐，后立柱沿縱向設置兩根縱向支撐，雙面光伏組件支架立面如圖4所示。該支架結構體系取消縱向檁條，有效的避免了其對組件背面的遮擋。同時立柱設置的縱向支撐，提供了支架縱向的剛度，使支架在縱向形成穩定的支架體系。具體安裝效果詳見第7節應用案例。

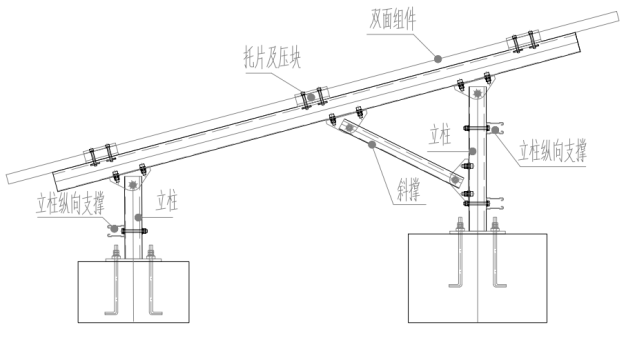

圖4 雙面光伏組件支架立面
圖4所示支架橫向結構可根據立柱與基礎連接形式的不同，分為兩種結構體系，柱底鉸接和柱底固結的形式。柱底鉸接形式為行架式橫向結構體系，柱底固結為排架式橫向結構體系。圖5所示兩種形式均為行架式橫向結構體系，該結構體系前后立柱與基礎采用鉸接的形式，并且采用一根或者兩根橫向支撐提供側向剛度，形成穩定的結構不變體系。圖6所示三種形式均為排架式橫向結構體系，該結構體系前后立柱與基礎采用固結的形式，并且采用一根或兩根縱向支撐提供側向剛度，增強結構的抗側力穩定性。基礎設計同傳統光伏支架。

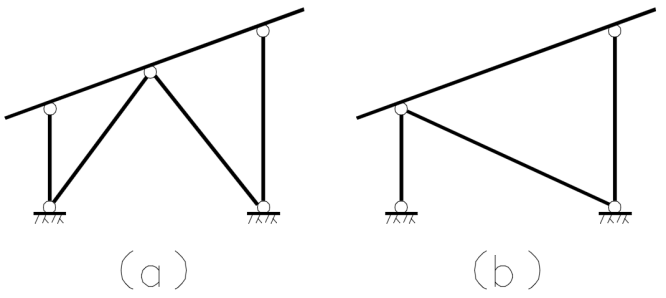

圖5 行架式橫向結構體系
圖6 排架式橫向結構體系
5.2 支架縱向結構體系
支架縱向結構體系根據立柱與基礎的連接形式不同，同樣分為兩種結構體系，柱底鉸接和柱底固結的形式。柱底鉸接形式為行架式縱向結構體系，見圖7。柱底固結為排架式縱向結構體系，見圖8。

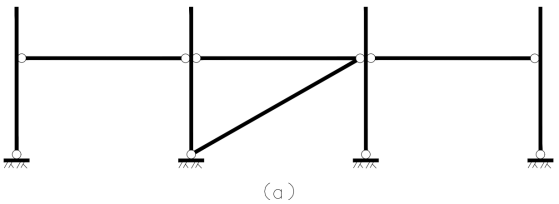

圖7 行架式縱向結構體系
圖8 排架式縱向結構體系
從圖7可以看出，行架式縱向結構體系由于柱底鉸接，立柱縱向必須設置縱向斜撐以保證支架縱向形成穩定的結構體系。對于排架式縱向結構體系，由于立柱底部固定，縱向支撐根據實際受力情況確定是否設置。不論行架式還是排架式支架體系，縱向橫撐均設置在立柱上，距離組件背面有一定的距離，這樣能有效地避免桿件對雙面光伏組件的遮擋，從而能更好地發揮雙面組件的優勢，提高發電量。
5.3 支架材料
本創新支架方案的優勢就在于能采用常規的光伏支架桿件及材料，具有廣泛的適用性。常用桿件如圖9所示。

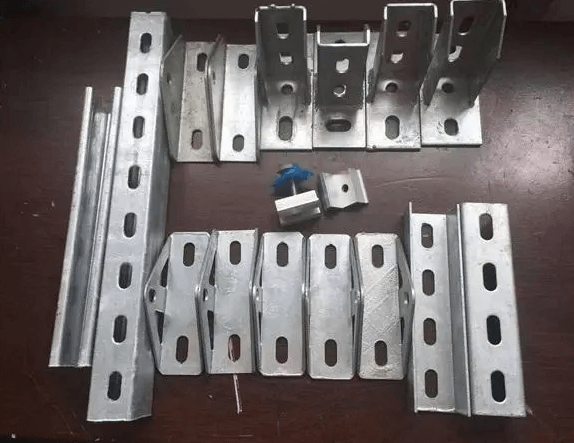

圖9 常用桿件

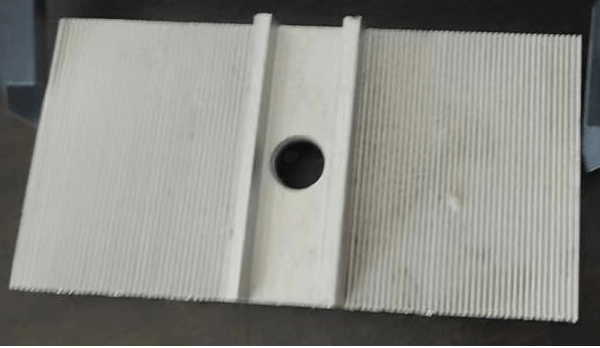

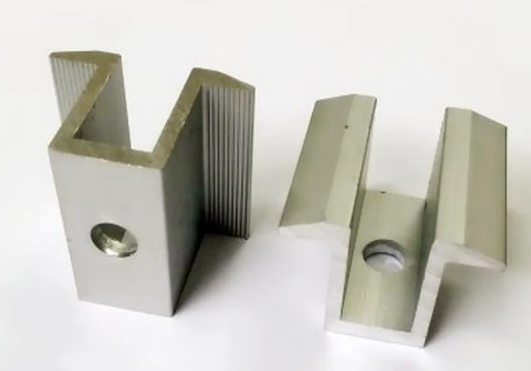

圖10 壓塊及墊片
圖10為光伏常用壓塊和墊片，壓塊與墊片采用螺栓擰緊，中間夾光伏組件實現固定。
